Hochfeste Plattenketten für Gesteinsankerbohrmaschinen

Die neu entwickelte hochfeste Laschenkette Kette aus legiertem Stahl für Gesteinsankerbohrgeräte von Qianjiang Chain ist für zwei Kernfunktionen konzipiert: Kraftübertragung und Betätigungsantrieb.
Mit einem starken Fokus auf hohe Anpassungsfähigkeit, stabile Drehmomentabgabe und Kompatibilität mit der Elektrifizierung hat es sich zu einer der wichtigsten Getriebelösungen für elektrische Gesteinsankerbohrgeräte entwickelt.

Die spezifischen Anwendungen und Eigenschaften sind wie folgt:

I. Kernanwendungsszenarien
Konzentriert sich auf die wichtigsten Betriebsphasen von Gesteinsankerbohrgeräten
1. Bohrkraftübertragung

Die Kette wird am Bohrauslegerantrieb und am Hauptspindelbohrsystem elektrischer Gesteinsankerbohrgeräte angebracht. Es wandelt die Hochgeschwindigkeitsleistung von Elektromotoren mit niedrigem Drehmoment in eine langsamere, erhöhte Drehmomentübertragung über einen Kettenantrieb um und liefert so ein Bohrdrehmoment, das sowohl für Hartgesteins- als auch für Weichgesteinsformationen geeignet ist.
Es eignet sich besonders für mittelschwere und schwere Elektrobohrgeräte, die unter Arbeitsbedingungen mit hohem Drehmoment arbeiten.

2. Position und Einstellung des Bohrauslegers

Die Kette wird zum Heben, Schwenkwinkelverstellen und Teleskopieren von Mehrausleger-Bohrgeräten verwendet.
Mit einem konstanten Übersetzungsverhältnis ermöglicht der Kettenantrieb eine präzise Steuerung der Bohrauslegerpositionierung und gewährleistet die Bohrvertikalität, die eine entscheidende Voraussetzung für die Gesteinsankerunterstützung ist.
Dies unterstützt den koordinierten Betrieb mehrerer Ausleger und erfüllt die Genauigkeitsanforderungen intelligenter Ankersysteme.

3. Förderung und Installation von Felsankern

Der in die Gesteinsbohr- und Anker-Kombinationsmaschine integrierte kettenbetriebene Schubmechanismus ermöglicht eine reibungslose und stabile Gesteinsbolzenzuführung.
Nach dem Bohren unterstützt es schnelle Verankerungsvorgänge, verkürzt Prozessintervalle und unterstützt Ein-Knopf-Bohr- und Bolzen-Arbeitsabläufe, wodurch die Supporteffizienz deutlich verbessert wird.

4. Hilfsmechanismusantrieb

Die Kette wird auch für Lochreinigungsgeräte und zur Unterstützung von Zubehörfördermechanismen eingesetzt.
Aufgrund seiner einfachen Übertragungsstruktur und geringen Ausfallrate eignet es sich für den Dauerbetrieb in rauen Umgebungen wie unterirdischen Bergwerken und Tunneln.

II. Hauptvorteile für elektrische Gesteinsankerbohrgeräte
1. Starke Übertragungskompatibilität

Das Kettengetriebe ist perfekt auf die Leistungscharakteristik von Elektromotoren abgestimmt und ermöglicht eine direkte Drehzahlreduzierung und Drehmomentverstärkung ohne komplexe Zwischengetriebekomponenten.
Seine kompakte Bauweise ermöglicht eine einfache Integration in den begrenzten Bauraum von Bohranlagen.

2. Hohe Stabilität und Haltbarkeit

Der Kettenantrieb zeichnet sich durch Schlupffreiheit und genaue Übersetzungsverhältnisse aus und bietet eine hohe Widerstandsfähigkeit gegen Stoßbelastungen.
Es bewältigt effektiv plötzliche Änderungen der Gesteinshärte und Stöße beim Bohren und eignet sich daher für Bergbau- und Tunnelbauumgebungen mit anspruchsvollen Betriebsbedingungen.

3. Ausrichtung auf Elektrifizierungstrends

Dank seines einfachen Aufbaus und der bequemen Wartung vermeidet der Kettenantrieb Öllecks, die bei hydraulischen Systemen auftreten, und Geräuschprobleme, die bei pneumatischen Systemen häufig vorkommen.
Es erfüllt die Anforderungen eines emissionsfreien, geräuscharmen und umweltfreundlichen Betriebs und eignet sich daher gut für den städtischen Tunnelbau, Baugruben und andere grüne Bauszenarien.

4. Einfache Integration mit intelligenten Systemen

Das Kettenübertragungssystem kann mit Drehmomentsensoren und Drehzahlgebern kombiniert werden, um Übertragungsdaten in Echtzeit zu erfassen.

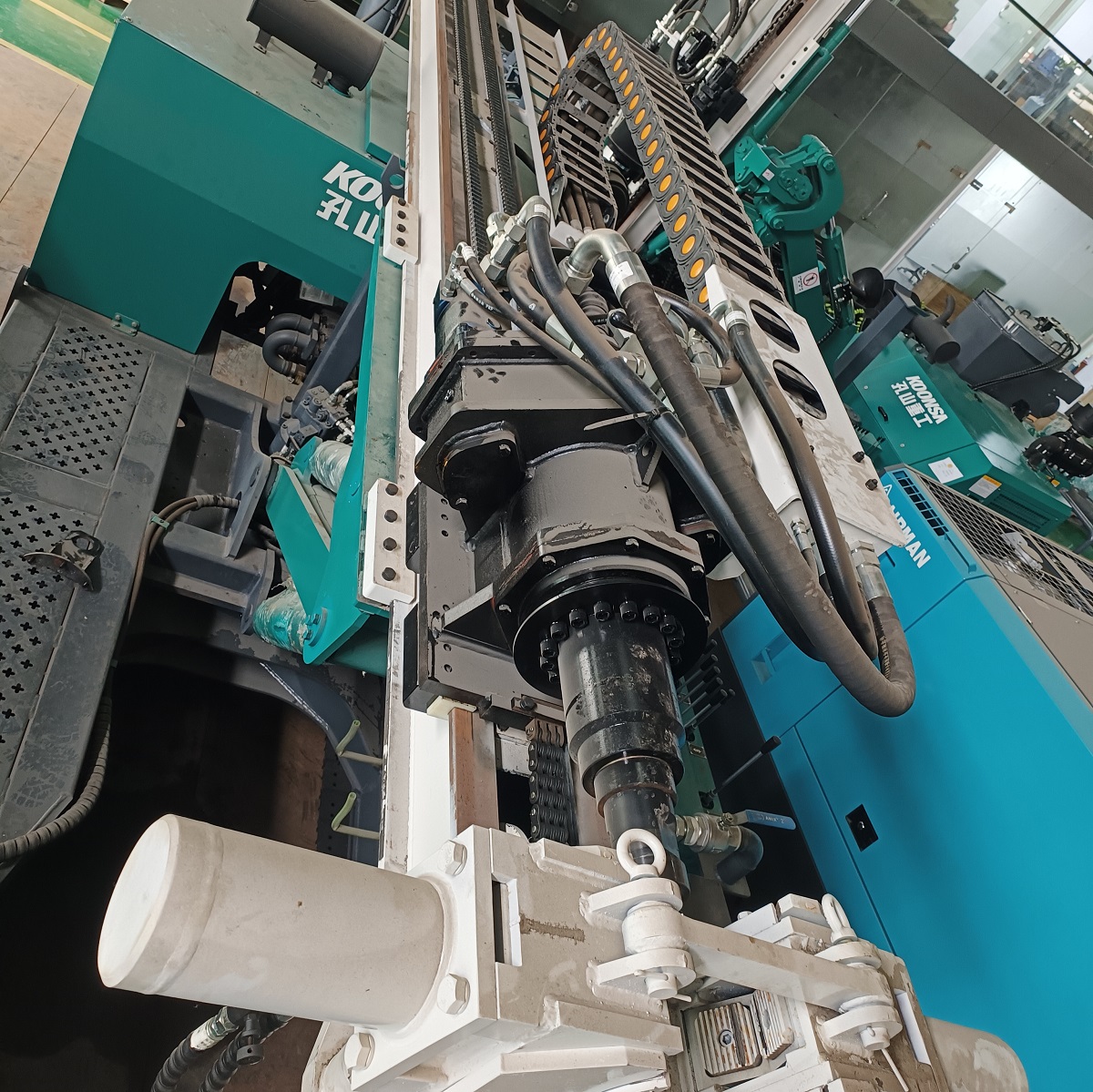

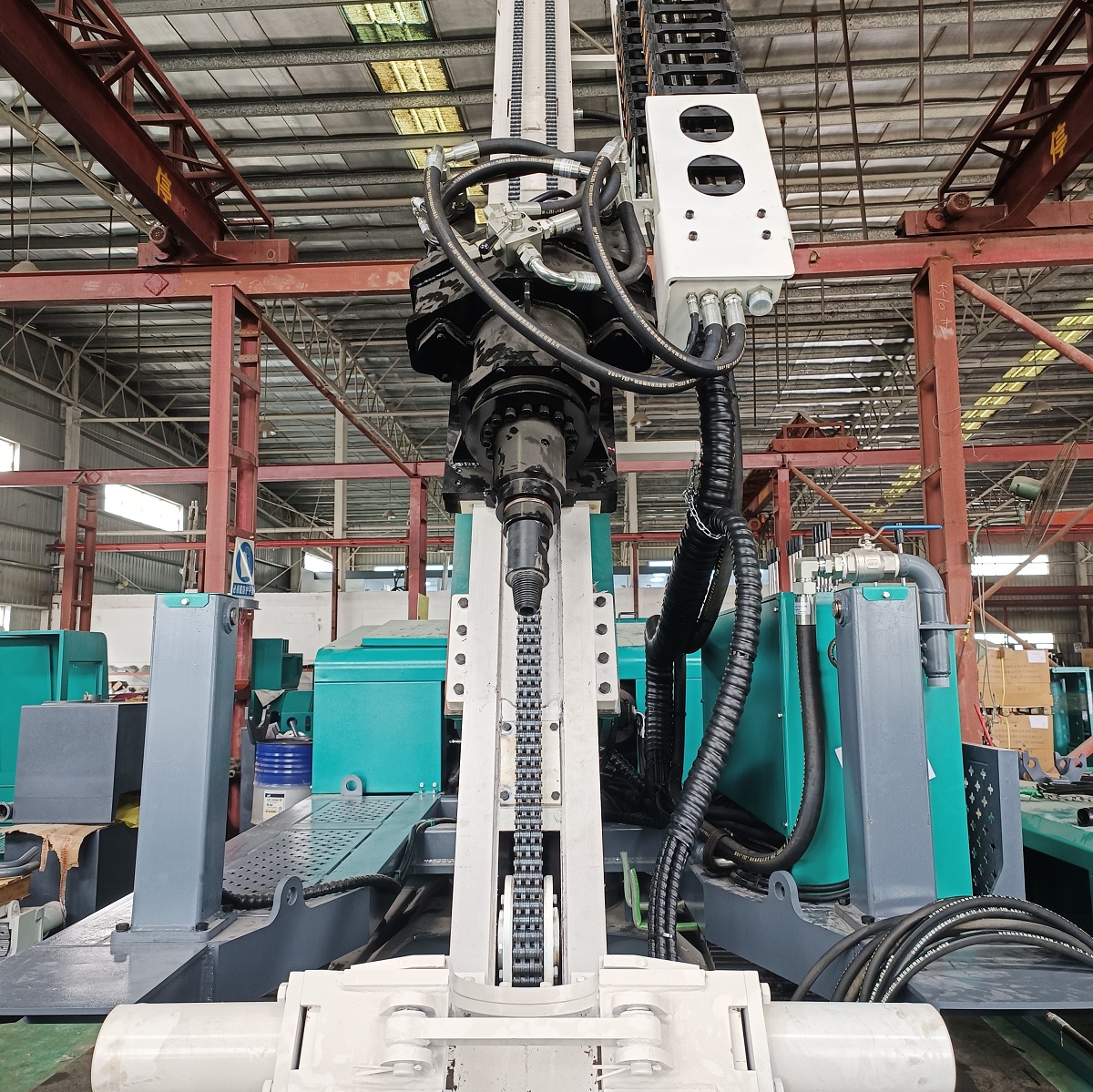

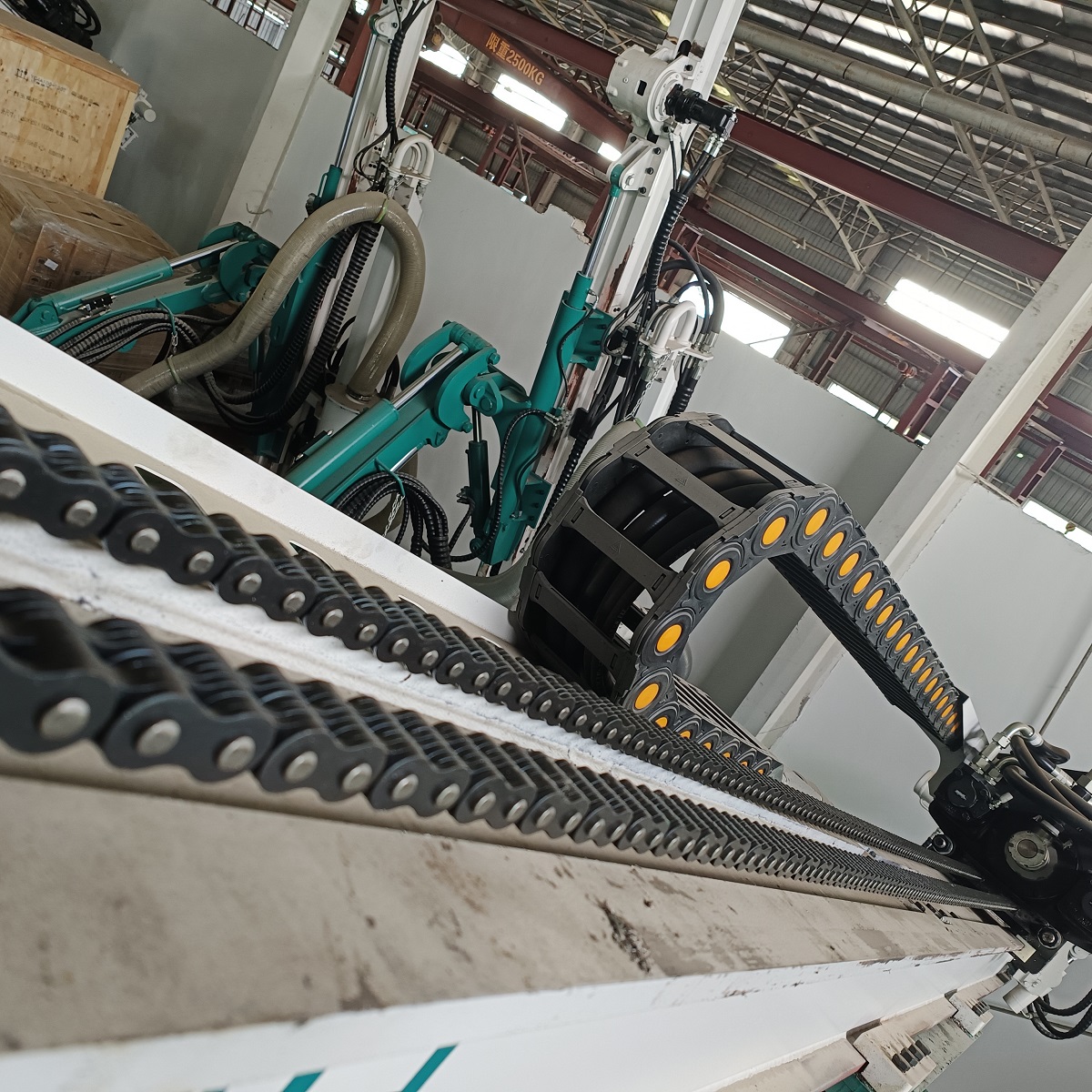

Diese Daten können an KI-Steuerungssysteme zurückgemeldet werden, um eine adaptive Anpassung der Bohrparameter und eine Fehlerfrühwarnung zu ermöglichen und so die Wahrnehmungs- und Entscheidungsanforderungen intelligenter Gesteinsankerbohrgeräte zu unterstützen (Gerätefotos im Anhang).

III. Anwendungsbeschränkungen und Optimierungsanweisungen
Basierend auf praktischen Betriebsbedingungen
1. Einschränkungen

Bei hohen Betriebsgeschwindigkeiten kann es zu leichten Vibrationen kommen, wodurch höhere Anforderungen an die Kettenschmier- und Spannsysteme gestellt werden.
In staubintensiven unterirdischen Umgebungen sind Staubschutzabdeckungen erforderlich, um einen beschleunigten Kettenverschleiß zu verhindern.

2. Optimierungsmaßnahmen

Aktuelle Lösungen basieren hauptsächlich auf verschleißfesten Ketten aus legiertem Stahl in Kombination mit automatischer Spannung und intelligenten Schmiersystemen sowie versiegelten, staubdichten Strukturen.
Diese Maßnahmen verlängern die Lebensdauer der Kette von ca. 2.000 Stunden auf über 5.000 Stunden und machen sie für den dauerhaften Dauerbetrieb geeignet.
